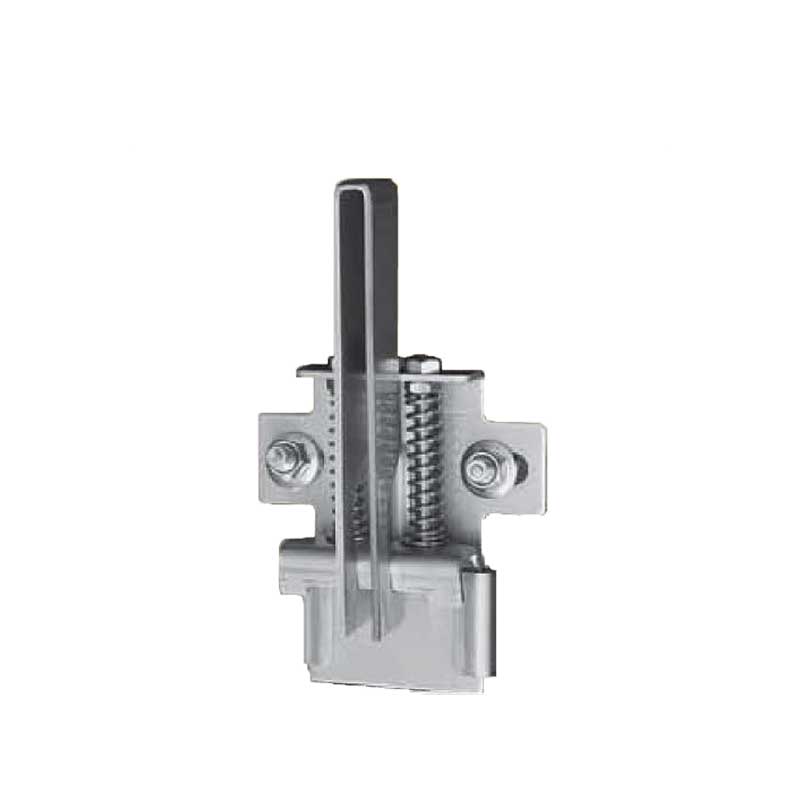

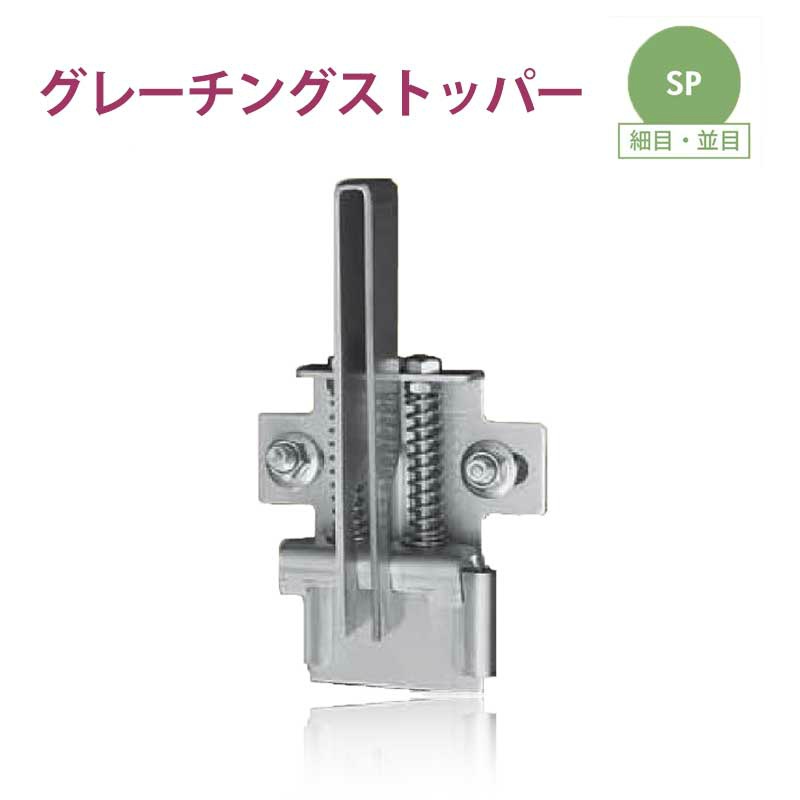

グレーチングストッパーSP 細目・並目用 改良型 ダブル L165mm・205mm・230mm グレーチング跳ね上がり防止金具 跳ね上がり・浮き上がり防止 道路設置管理瑕疵対策 NETIS HR-050026-VE

【グレーチングストッパー SP シリーズに関する 使用上の注意事項】

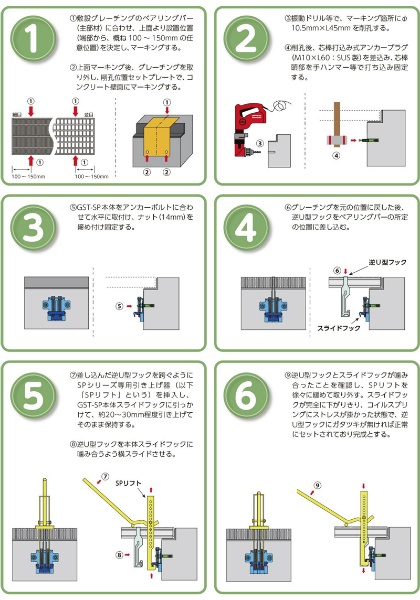

1.グレーチングストッパー（以下「GST」という）の取付けには、前もって逆 U 型フックを設置しようとする位置にマーキングし、マークに合わせて専用セットプレートで削孔位置を決定し、マーキングする。その際、必ず側溝又は集水桝の天端と平行となるように注意してマーキング／削孔して下さい。

天端と平行でないセットは逆 U 型フックに偏力がかかりますのでお避け下さい。

2.アンカープラグ用の削孔は設置するコンクリート壁に直角として下さい。アンカープラグが斜めの場合、所定の強度が確保できません。

また、天端と平行でないセットは逆 U 型フックに偏力がかかりますので絶対にお止め下さい。

3.GST は変形や劣化／腐食／ガタつきのある既設グレーチングには使用できません。また、

グレーチングが連続する箇所にも使用できますが、車両などによりグレーチングが左右に大きくずれる場合の使用は推奨できません。

4.GST はグレーチングの跳ね上がり・浮き上がり防止及び騒音抑制／盗難防止対策として使用する以外の用途には使用できません。

5.側溝の溝幅は 300mm 以上／桝の内寸は 300mm×300mm 以上を標準とします。なお、300mm 未満の場合はグレーチングストッパー SPM をご検討下さい。

6.側溝の溝幅又は桝の内寸が 500mm 未満の場合は、削孔用振動ドリル（L 型アタッチメント付）を用意してありますのでご相談下さい。SPM の場合は側溝幅

は 180mm 以上、桝内寸は 200mm×200mm 以上を対応標準とします。

7.取付の際は必ず保護手袋等保護具を、ご着用下さい。

8.当該製品を取付作業中に破損や変形などが生じたものは、絶対に使用しないで下さい。

9.取付方法／削孔用振動ドリル等についてはご相談下さい。

10.お客様自身での改造や、誤った使用方法・不適切な使用は本来の機能を発揮できませんので、絶対に行わないで下さい。

---

【管理上（メンテナンス）のお願い】
当該製品は構造上、グレーチング上に 2～3mm程度の段差が生じます。
積雪寒冷地域では、除雪車による変形等のおそれがありますので、グレーチング本体の切り下げ加工等をご検討下さい。
なお、逆U型フックのみのご購入・交換も可能ですので、お問い合わせ下さい。

当該製品を設置・供用後は、道路巡回時において目視による通常点検を適宜お願いします。
また、道路附属物の定期点検（原則10年以内に1回）にあわせ、近接目視や触手等による金具の状態確認をお願いします。
なお、変形・破損等が見られる場合は、早期に補修・交換等をご検討下さい。
