商品詳細

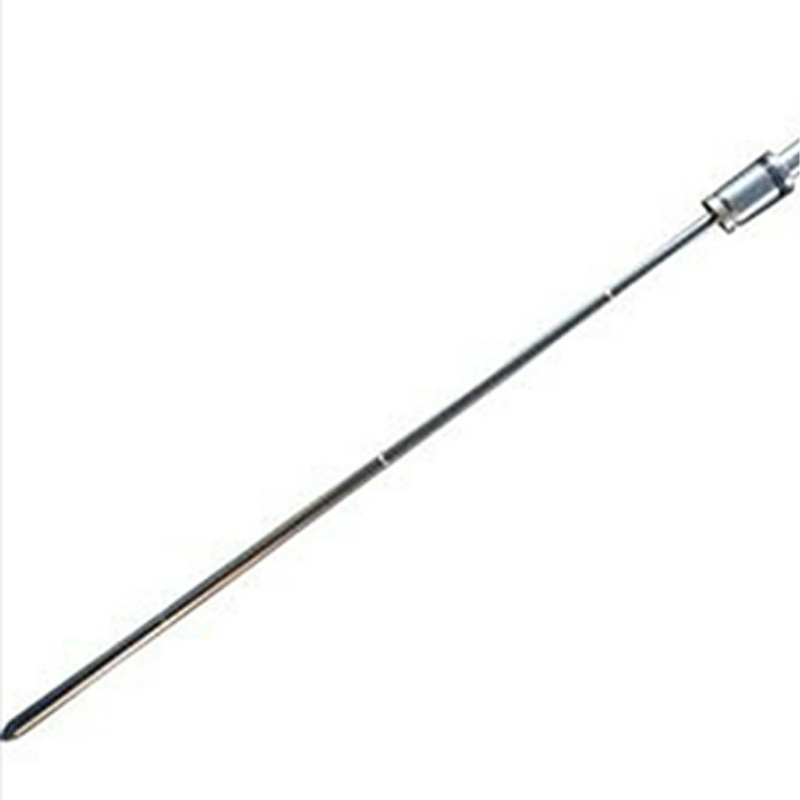

地中探査棒「穴掘～る ANA-1600」専用の交換用プローブ！
摩耗や曲がりによる貫通力が弱ってきたと感じたら
作業効率を劇的に復活させるゴムベルト付き純正セット！- 地中探査棒「穴掘～る ANA-1600」のプローブ先端摩耗時の交換用に
- 石や硬質土壌に突き当ててプローブが曲がってしまった際の補修に
- ジョイント固定用ゴムベルトの経年劣化や紛失時のスペアとして
- 突発的な破損による現場のダウンタイムを防ぐ常備在庫・予備用に
- 先端摩耗や曲がりを解消し、本来の土中貫通力を新品同様に復活！ 先端が丸くなったり、硬い石等に当たって曲がってしまったプローブを新品に交換することで、
- ドライバー1本でOK！写真をベースにした簡単8ステップ交換手順 特別なプレス機や専用工具は一切不要です。
深さ60cm（深さ目盛り：100mm、200mm、300mm）までの地中探査や丸棒杭の下穴あけ作業が、
軽い力でスムーズに行えるようになります。
マイナスドライバー1本と受け皿用のトレー、少量のグリスをご用意いただければ、
現場事務所や倉庫で簡単にセルフメンテナンスが可能です。
【交換前に準備するもの】
・マイナスドライバー（No.2/軸径6mm以下）
・トレー（お盆など：小さな部品の落下・紛失を防止するため必ずご用意ください）
・グリス少々（スチールボールの脱落防止・仮留め用）
【1. 分解手順（古いプローブの取り外し）】
(1) ジョイントのリテーナ部に付いている古い「ゴムベルト」を、マイナスドライバーの先で引き上げて取り外します。
(2) マイナスドライバーの先端をピン穴に押し当て、中に通っている「ピン」を横へ押し出します。
(3) 主管のピン穴が水平になるよう調整し、「ジョイント」と「プローブ」を一緒にまっすぐ主管から引き抜きます。
※注意：この時、ジョイントにある小さな穴から中の「鋼球（スチールボール）」が転がり落ちることがあります。紛失を防ぐため、必ずトレーの上で慎重に作業を行ってください。
(4) ジョイントから古いプローブを引き抜きます。
※注意：プローブを抜くと、ジョイント表面の小さな穴から鋼球が浮き出してきます。落ちなければそのままの状態で次の作業に移ります。
【2. 組立手順（新しいプローブの取り付け）】
(5) 新しいプローブをジョイントの奥までしっかりと差し込み、手順(4)で浮き出した「鋼球」を元の位置に押し込みます。
※もし手順(3)や(4)の段階で鋼球が完全に脱落してしまった場合は、ジョイントの穴に少量のグリスを塗り込んでから、鋼球を穴に戻して指で押し込んでください。グリスの粘性により鋼球が穴に仮留めされ、以降の作業がスムーズになります。
(6) あらかじめ新しい「ゴムベルト」をジョイントのリテーナの中ほど（仮位置）にはめておきます。その状態で、プローブとジョイントを一体にしたまま主管の中へまっすぐ挿入します。※挿入時は、ジョイント部分をしっかり持って差し込んでください。
(7) リテーナ、主管、およびジョイントの3つのピン穴位置が一直線になるように揃え、「ピン」を通します。ピンが通りにくい場合は、マイナスドライバーをピン穴に差し込んで回し、穴の位置を微調整（芯出し）してピンを差し直してください。
(8) 最後に、リテーナの中ほどに仮留めしていたゴムベルトをスライドさせ、ピン穴を完全に覆う指定の溝にはめ込めば交換完了です！
【仕様】
商品名 穴掘～る ANA-1600用
交換用プローブ＆ゴムベルトセット型番 6515000-P
（ANA-1600用プローブ交換セット）サイズ/重量 プローブ径：φ14mm × 長さ：約600mm / 総重量：約550g 適合機種 地中探査棒「穴掘～る ANA-1600」
（本体質量3kg/全長1,600mm）専用同梱品・付属品 交換用プローブ × 1本、交換用ゴムベルト × 1本
※注意：地中探査棒本体「穴掘～る ANA-1600」は別売りです。
交換作業に必要な「マイナスドライバー」「トレー」「グリス」は付属しておりませんので、お客様側にて別途ご用意ください。- プローブ先端は尖っているため非常に危険です。交換作業時、および保管・携行時は怪我のないよう周囲の安全に十分に注意してください。
- 分解および組立時、ジョイント内部の「鋼球」は非常に小さく、地面に落とすと紛失しやすいため、必ずトレーなどの受け皿の上で作業を行ってください。
- 万が一「鋼球」を紛失してしまった場合は、プローブが正常に固定できず事故につながる危険性があるため、絶対にそのまま使用しないでください。
- ピン穴の位置が揃わない状態でピンを無理やりハンマーなどで叩き込まないでください。部品の変形や破損の原因となります。
- 本製品は地中探査棒「穴掘～る ANA-1600」専用の交換部品です。その他の製品や類似品への互換性は保証いたしかねますのでご注意ください。
